TECHNICAL SPECIFICATIONS:
Swing Over Bed 660 mm (25.9")
Turning Diameter 660 mm (25.9")
Turning Length 2,540 mm (100")
Chuck Size Main 380 mm (15.0") 3-Jaw
Spindle Hole Thru 115 mm (4.5")
Spindle Bar Capacity 102 mm (4.0")
Spindle Speeds 4000 RPM
Spindle 1 Output 30 kW (40 HP)
Sub Spindle Output 30 kW (40 HP)
Sub Spindle Speed 3000 RPM
Sub Spindle Thru Hole Diameter 91 mm (3.6")
Sub Spindle Chuck Type 305 mm (12”) 3-Jaw
Rotary Tool Spindle Speed 12,000 RPM
Tool Storage Capacity 80
Tool Taper CAPTO C6
X1 - Axis Travel 630 mm (24.8")
Z1 - Axis Travel 2,585 mm (101.8")
Y - Axis Travel +/-150 mm (5.9")
B - Axis Indexing +/- 120 deg.
A - Axis Travel 2,500 mm (98.4")
C1 - Axis 0.0001 deg
C2 - Axis 0.001 deg
Milling Spindle B-Axis 0.0001 deg
Rapid Feed (X/Z/Y) 1181 IPM
Power Requirements 100 kVA
Machine Dimensions (L x W x H) 6.4 x 3.0 x 2.9m (252 x 118 x 112")
Machine Weight 20,500 kg (45,195 lbs.)

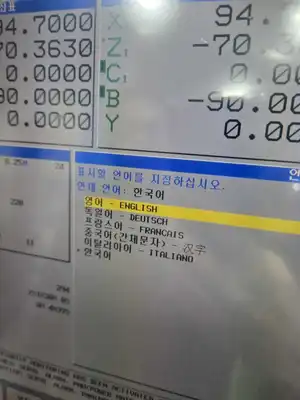

Fanuc-31iB5
Linear guideway
MPG Handle
Coolant for Milling spindle 70 Bar
80 ATC
4 Long boring bar ATC
AICC 600 Blocks
Ball Screw cooling system : X axis
Includes 40 misc. tool holders
Linear scales : X, Y, Z, B axis
Tool setter Automatic type

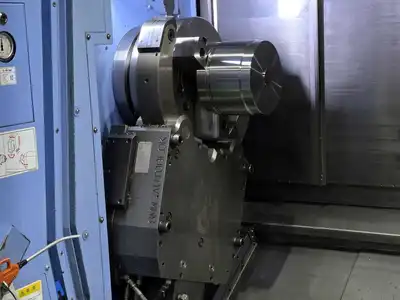

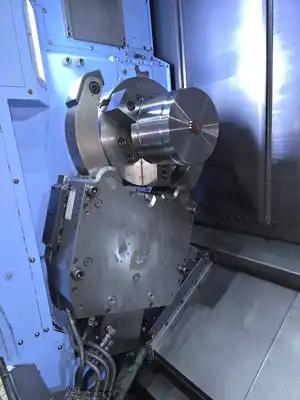

Hydraulic Steady rest : SMW Autoblok K5.1Z (D100-D410)
Auto power door
Cabinet Air Conditioner
Air and Coolant gun
Mist collector
Oil skimmer

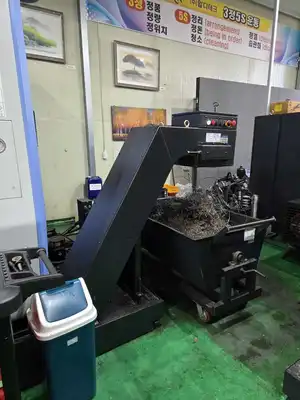

Chip conveyor (Right side hinged type)
Machine manuals (English)
Transformer
