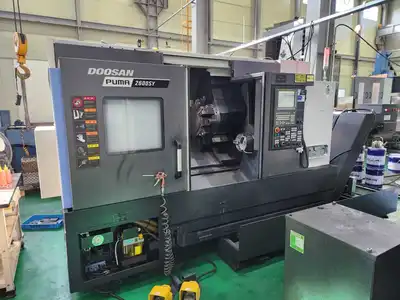

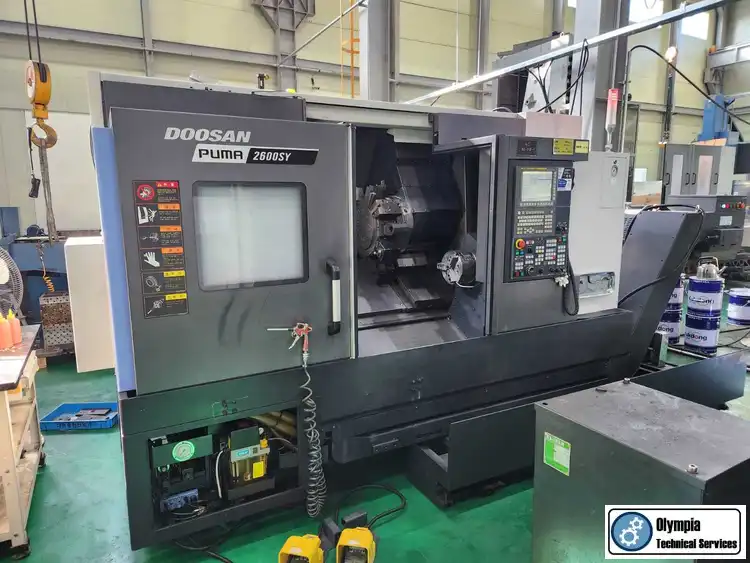

WITH Y-AXIS, SUB SPINDLE, PARTS CATCHER, 10" MAIN CHUCK, 8" SUB CHUCK, & CONVEYOR
SWING OVER BED ................. 30.7"
MAX. TURNING DIAMETER .......... 14.8"
MAX. TURNING LENGTH ............ 29.9"
CHUCK SIZE ..................... 10"
SPINDLE BORE ................... 3.6"
HOLE THRU SPINDLE .............. 3”
X-AXIS TRAVEL .................. 10.23"
Z-AXIS TRAVEL .................. 32.7"
Y-AXIS TRAVEL .................. +/-4.13"
C-AXIS INDEXING.... ............ 0.001 deg
C2-AXIS INDEXING ............... 0.001 deg.
RAPID TRAVERSE RATE X/Z ........ 1181 IPM
MAX. SPINDLE SPEED, MAIN ....... 20 to 4000 RPM
MAIN SPINDLE MOTOR ............. 30 HP
SPINDLE NOSE ................... A2-8
SUB SPINDLE MOTOR .............. 20 HP
SUB SPINDLE SPEED............... 20-6000 RPM
SUB SPINDLE CHUCK .............. 8”
MILLING SPINDLE UPPER TURRET.... 7.5 HP
MILLING SPINDLE SPEED........... 20-5000 RPM

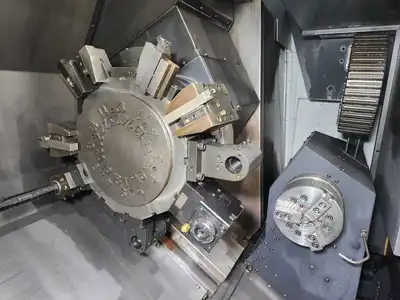

NO. OF TOOL STATIONS UPPER...... 12
APPROX. MACHINE WEIGHT ......... 14,250 LBS
DIMENSIONS (LWH)................ 153” x 74” x 85”
ELECTRICS ...................... 220V / 3PH / 60 Hz

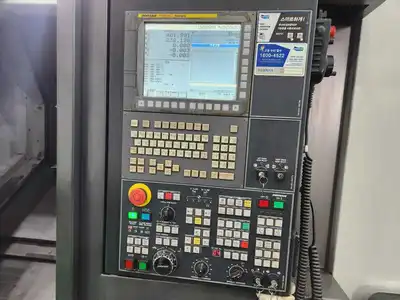

DOOSAN-FANUC i SERIES CONTROL
Y-AXIS
LIVE MILLING

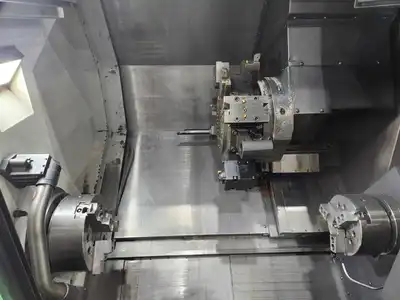

SUB SPINDLE

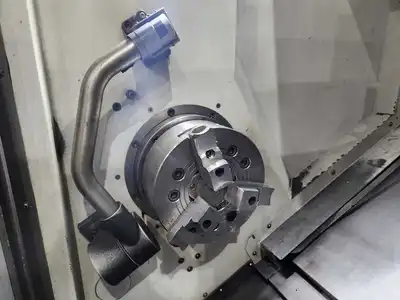

10", 3-JAW HYDRAULIC CHUCK FOR (MAIN)
8", 3-JAW HYDRAULIC CHUCK FOR (SUB)
TOOL PRESETTER
PARTS CATCHER
PARTS CONVEYOR
CHIP CONVEYOR
BOX GUIDE WAYS
TOOLING INCLUDED
(1) RADIAL LIVE TOOLHOLDERS
VARIOUS TURNING AND BORING TOOLS
