TECHNICAL SPECIFICATIONS
Swing Over Bed 15.8" 400 mm
Max Workpiece Swing Diameter 12.6" 320 mm
Max Turning Diameter 13.4" 340 mm
Distance Between Spindle Noses 31.5" 800 mm
Max Turning Length 22.5" 570 mm
Bar Capacity 2.6" 65 mm
Bar Capacity Sub 1.7" 42 mm
Chuck size 8" 203.2 mm
Axis Travel (X) 9" 227.5 mm
Slide travel (Z) 23" 585 mm
Slide travel (Y) ±1.6" 41 mm
Rapid feed (X) 945 IPM 24 in/min
Rapid feed (Z) 1418 IPM 36 m/min
Rapid feed (Y) 236 IPM 6 m/min
Spindle Speed 0-4500 rpm
Hole Through Draw Tube 2.6" 66 mm
Main Spindle Nose A2-6
C-Axis Least Increment 0.001 degree

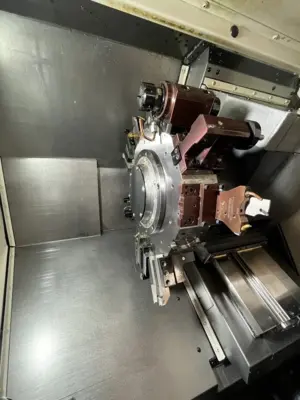

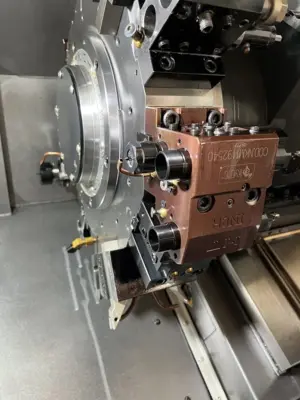

Turret Number of Tool Stations 12
Number of Indexing Positions 24
Milling Spindle Speed 6000 rpm
Number of Milling-Tools 12
Drive Motor Main Spindle 20 HP

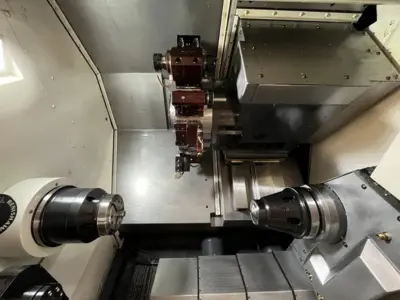

Sub Spindle (op.) 10 HP
Driven Tool Spindle 7.5 HP
Machine Weight 11000 LBS 5000 kgs
Dimensions (LWH) 124" x 71" x 76"

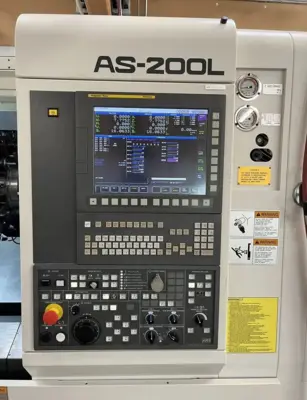

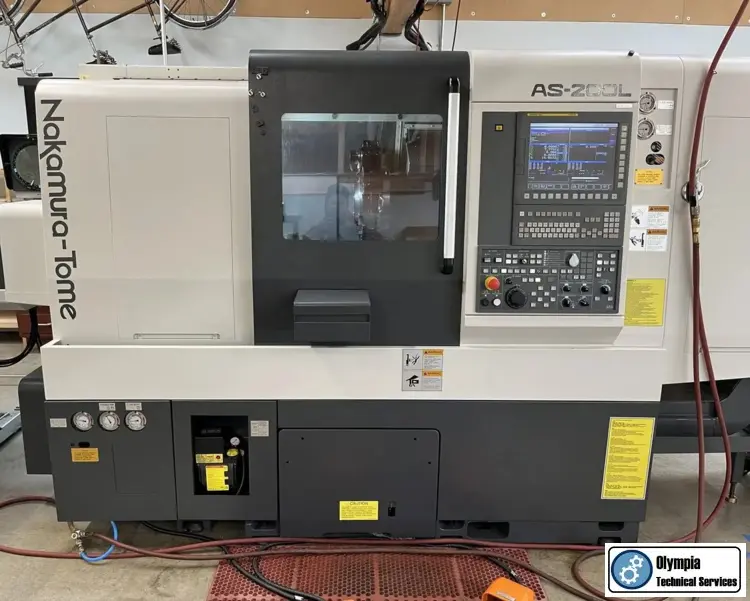

Fanuc 31iA CNC Control
5 Axis (C & Y )

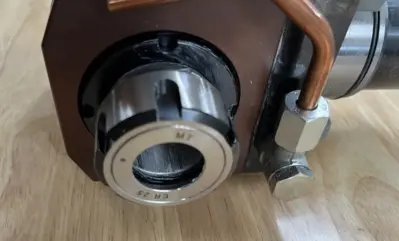

(2) Collet Chucks
Extended Memory

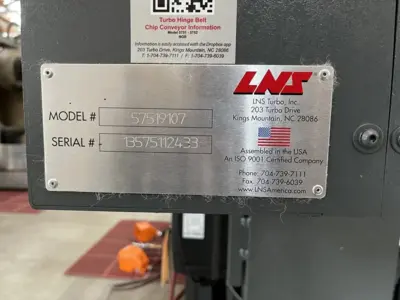

Chip Conveyor
Parts Catcher

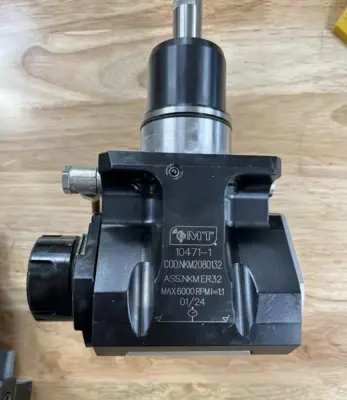

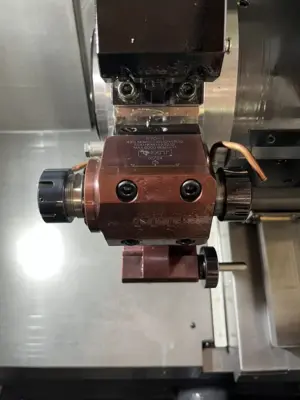

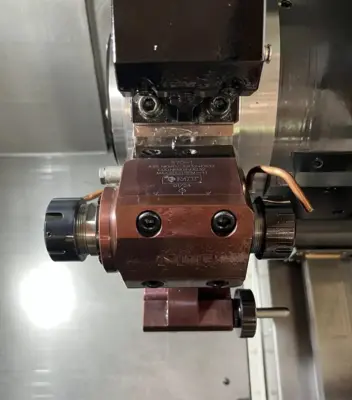

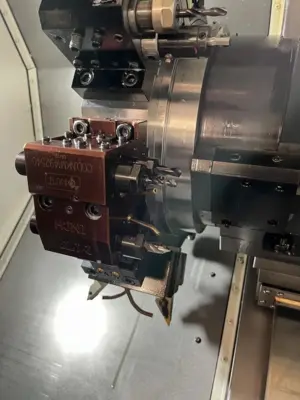

Misc. Live and Static Tool Holders
