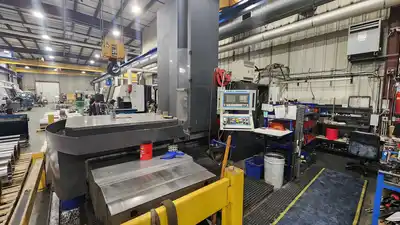

w/ FANUC 16iMB 5-AXIS, 5” SPINDLE, 2500 RPM, COOLANT SYSTEM (ELECTRICAL & GEOMETRY REBUILT IN 2014)
SPINDLE DIAMETER 5.0" 127 mm
X-AXIS TRAVEL (TABLE CROSS TRAVEL) 118.1" 3000 mm
Y-AXIS TRAVEL (SPINDLE VERTICAL TRAVEL) 98.4" 2000 mm
W-AXIS TRAVEL (SPINDLE TRAVEL) 28" 710 mm
Z-AXIS TRAVEL (TABLE IN & OUT TRAVEL) 49.2" 1250 mm

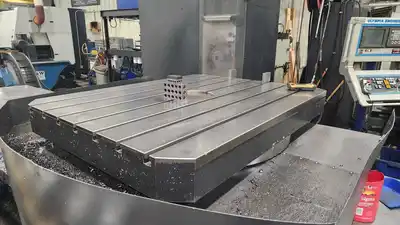

TABLE SIZE (FULL 360,000 DEG. CONTOURING) 49.2" X 63" 1250 x 1600 mm
TABLE LOADING CAPACITY 20,000 LBS 9090 kg
TABLE INDEXING (B-AXIS) 0.001 DEG.

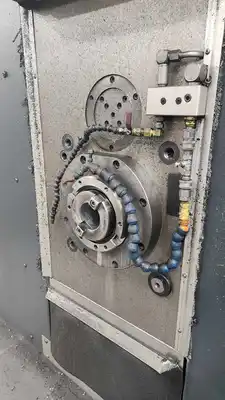

SPINDLE TAPER CAT-50
SPINDLE SPEEDS 6 to 2,500 RPM
SPINDLE MOTOR 50 HP 37 kW
RAPID FEEDRATE 394 IPM 10,000 mm/min
CUTTING FEEDRATE 1- 197 IPM 1 – 4,000 mm/min
MACHINE DIMENSIONS (LWH) 288"x 223" x 194" 7.3 x 5.7 x 4.4 m
APPROXIMATE MACHINE WEIGHT 89,400 LBS 37,200 kg
YEAR OF MFG 1999
MODEL HT120x100
SERIAL NO. OE-99-335

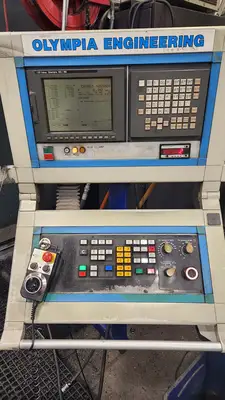

* FANUC 16iMB CNC CONTROL (5-AXIS CONTROL)
* B-AXIS BUILT IN ROTARY TABLE

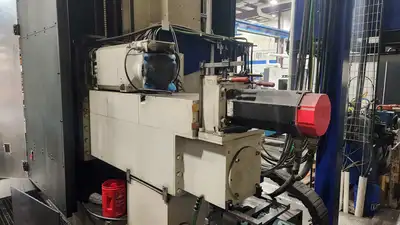

* THREE SPEED HEAD STOCK
* BOX WAY GUIDEWAYS
